抛光头调的是气压，晶圆感受的是压力
CMP 抛光头把晶圆压在旋转的抛光垫上，靠一组同心分区各自的气压往下推。控制器把这些气压保持得很准，也如实报告。它报告不了的是真正到达晶圆的压力——因为从气腔到晶圆之间，还隔着膜片、背膜、保持环和抛光垫，而这几层没有一层是刚性的，而且都在磨损。
结果就是 CMP 最典型的失效模式：每个分区的读数都对，抛光速率依然不均匀。抛光垫磨损不对称、膜厚不是常数、保持环在边缘吃掉了部分载荷、晶圆本身也不完美平整。工艺被控制在一个与去除率相差一个机械环节的量上。
抛光垫磨损不对称
跑过若干小时的垫子，在抛光头实际扫过的轨迹上更薄。同样的分区气压，会因晶圆处在轨迹的不同位置而产生不同的界面压力。
边缘效应来自保持环
保持环在晶圆周界承担了一部分载荷。边缘分区读数可以完全正常，而晶圆最外几毫米承受的却是另一个值，高低取决于环的磨损量。
背膜与膜片的柔性
背膜压缩是非线性的，更换周期与实际物理变化并不同步。两个设定值完全相同的抛光头，压在晶圆上的状态可以不同。
按抛光头做，不是把方片剪圆
这不是把一张方形薄膜裁成圆的。阵列以环形制造，按抛光头几何分成扇形段，封边做窄，以便装进抛光头而不改变保持环的间隙。点密度从每平方厘米 50 点起——大约是标准大面积薄膜点距的三十倍，因为这个场景要分辨的特征在毫米量级，不是几百毫米。
| 参数 | 本方案的取值 | 在这个界面里意味着什么 |
|---|---|---|
| 点密度 | ≥50 点/cm² | 能分辨毫米级的不均匀；标准大面积薄膜约为 1.6 点/cm²。 |
| 压力分辨率 | 1 %FS | 分区之间的细小差异仍然看得见，不会掉进量化台阶里。 |
| 精度 / 重复性 | <3 % / <1.5 % | 这两个数是在传感元件上测的，不是装进抛光头之后。整机层面的不确定度更大，按每次安装单独表征。 |
| 几何形状 | 环形、扇形分段 | 外轮廓与内径按抛光头型号定制；封边保持窄，不改变保持环间隙。 |
| 安装位置 | 抛光头与晶圆之间 | 带晶圆原位读取，而不是把抛光头拆下来在台面上量。 |
| 数据接口 | 开放 SDK 与通信协议 | 读数可以导给工艺控制系统做分区调参，而不是靠人抄下来再填。 |
以上是元件制成品的数据。某一台抛光头能做到多少，取决于安装、标定和抛光垫状态，按项目单独给出，不引用这张表。
SDK 比听起来更重要。只活在一台笔记本里的压力图，只能服务工程师；能被设备控制器读到的压力图，才是从"诊断均匀性问题"走到"闭环控制分区压力"的分界线。
分区同压，以及晶圆改变了什么

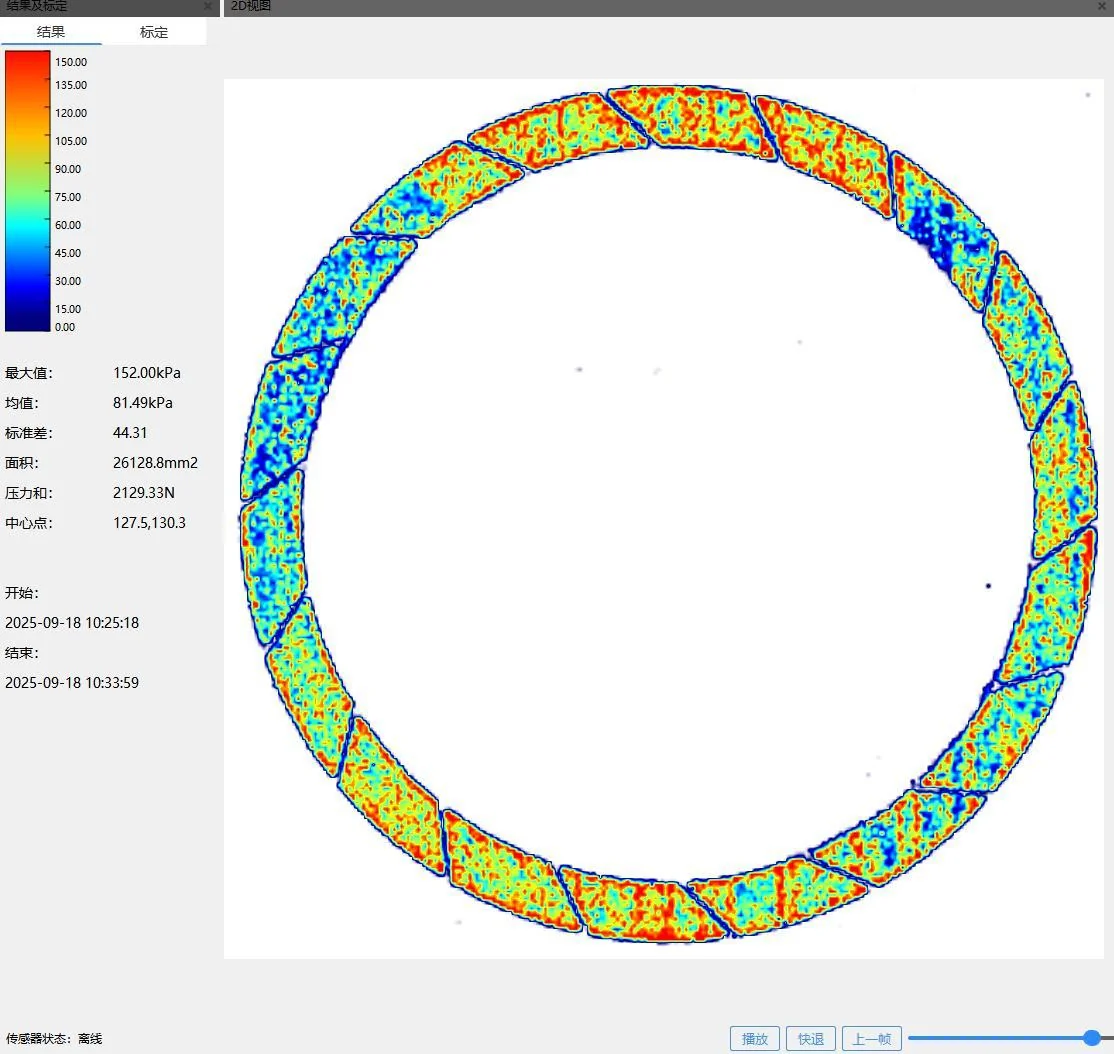

图集里两张图是同一台抛光头测两次：一次把阵列直接压在抛光垫上、不放晶圆（NO WAFER），一次在阵列与抛光头之间放入晶圆（WITH WAFER）。两次都是各分区同时设定在 10 psi，阵列按全密度读取。
不放晶圆时，界面均值 81.5 kPa，标准差 44.3 kPa，26,129 mm² 上总压力 2,129 N。在一台所有分区都设成同一个值的抛光头上，标准差超过均值的一半——这一页的全部论点，就浓缩在这一个数字里。

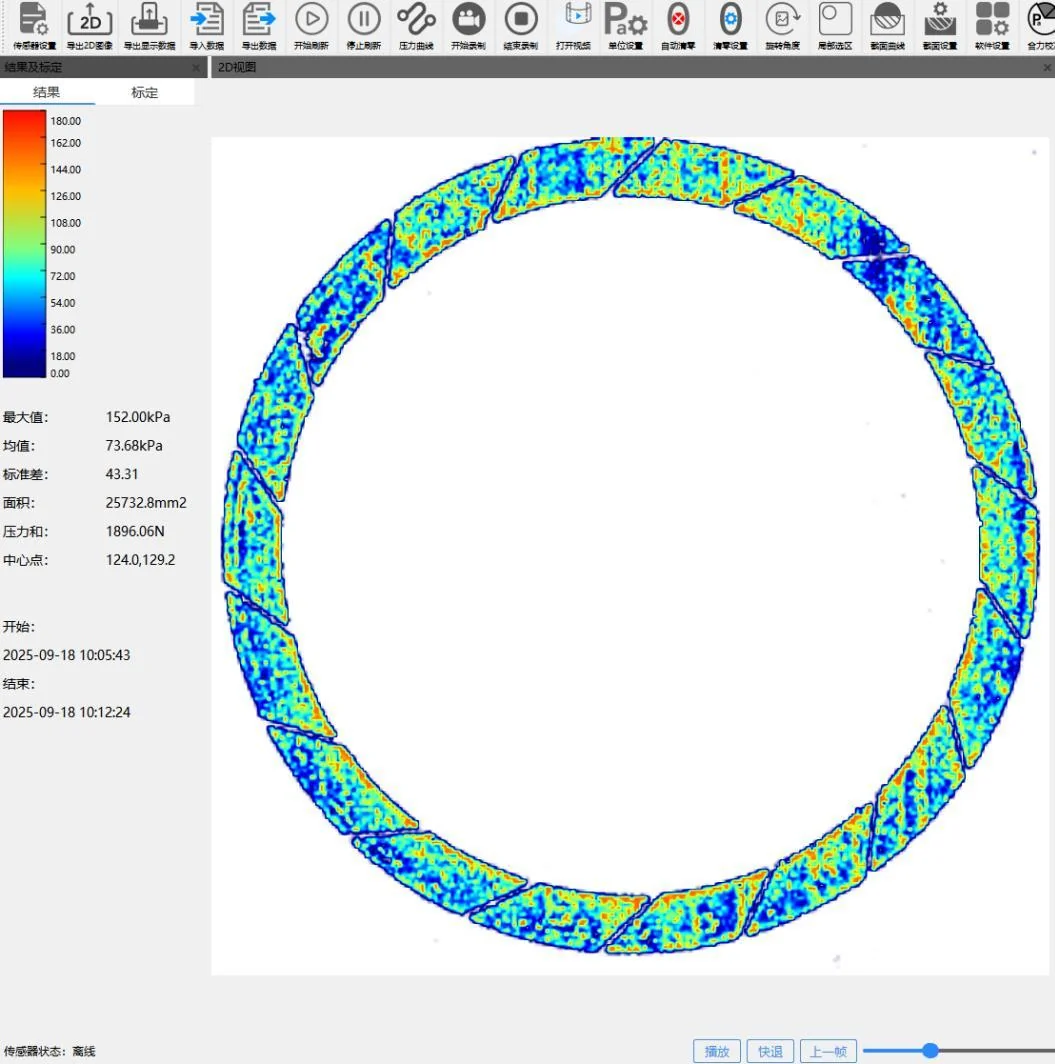

放上晶圆之后，均值降到 73.7 kPa，总压力降到 1,896 N，大约下降 10 %，而峰值仍然是 152 kPa。晶圆把一部分载荷摊到了更大的接触面上，但没有消除高点。归到抛光头头上的均匀性问题，不会因为放了晶圆就消失。
这两个数字放在一起看才有意思。控制器保持的是 10 psi，也就是 68.9 kPa；阵列在界面上读到的是 81.5 kPa。它们不是同一个量，而这两者之间的差，正是这套测量存在的意义。
阵列读到了什么
来自真实组件的实测记录，图上带着当时读到的数字。这里没有一张渲染示意图。
这套方法在哪里就不适用了
每一条都让别人付过一次重测的代价。写在这里，而不是留到现场才发现。
这个阵列是定制件
每平方厘米 50 点不是标准产品。标准大面积薄膜约为 1.6 点/cm²。这个密度的环形阵列是定制制造，有自己的工装与交期，应当按项目立项，而不是从价目表上订。
薄膜占据了界面
0.3 mm 在抛光头里不能忽略——那里抛光垫的压缩量是微米级的。每一次读数都包含薄膜自身的影响。做工艺开发时这是可接受且可重复的；做在线长期使用必须另行设计，并且先把这个影响量化，再谈绝对值。
20 Hz 覆盖旋转，不覆盖振动
抛光头转速 30–120 rpm，一圈 0.5–2 秒，采样率足以看清周向分布。它看不清垫面振动、颤振和抬起的瞬态。
洁净室兼容性是一项工程内容
材料、析出与颗粒脱落必须先与晶圆厂确认，才能进设备。这是与客户共同完成的认证工作，不是传感器可以预先声明的属性。
压力不等于去除率
Preston 方程里还有速度项，上面还叠着研磨液化学。压力图解释的是机械驱动力的不均匀来源；把它换成去除轮廓需要工艺模型和空白晶圆验证。
长期漂移要单独做耐久试验
传感元件做过循环测试，但抛光头会把它长期压在潮湿、受剪的状态下。某一套安装能否在整段生产周期内保持标定，要用专门的耐久试验来确认，不能从元件数据推。
我们不发布对比表
这里不会有一行写着别家系统做不到什么。向任何一家询价——包括我们——把点密度、分辨率、几何、采样率、以及阵列是原位读取还是台面读取问清楚，再用同一个口径比较。

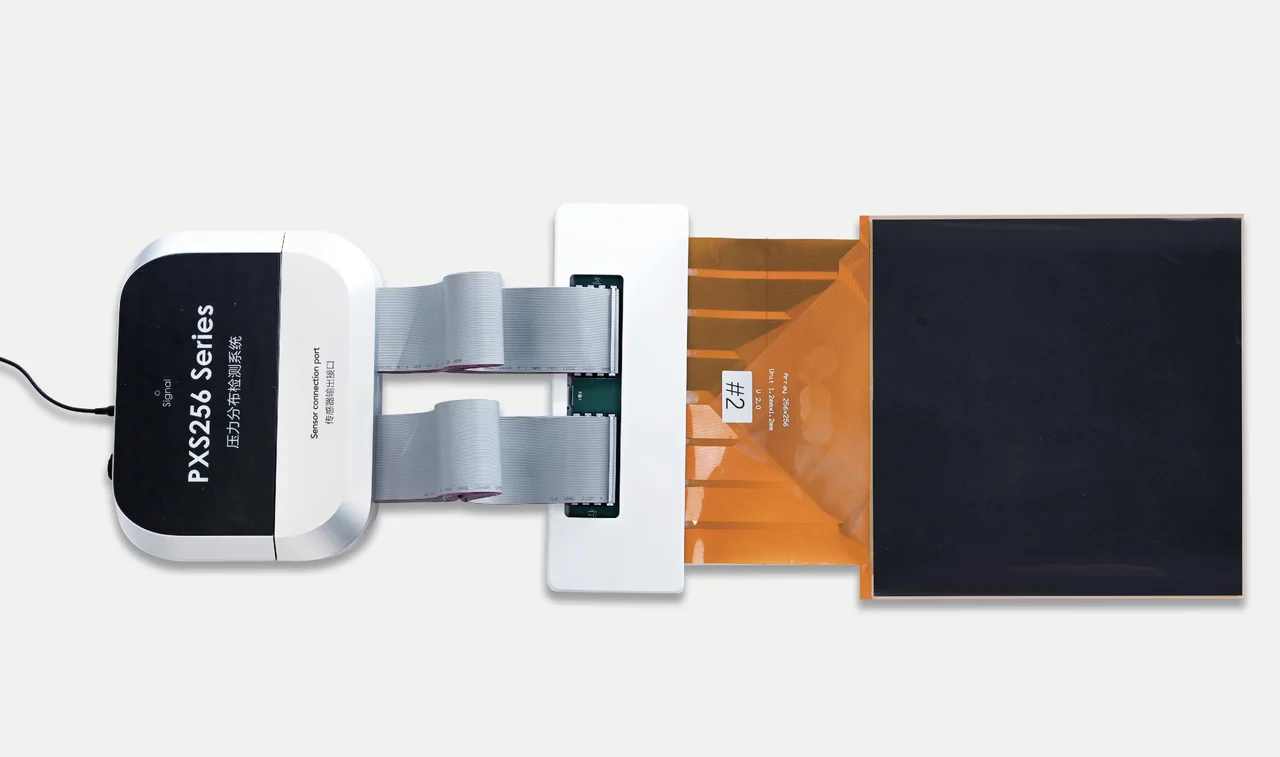

这套测量由哪些器件组成
